今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

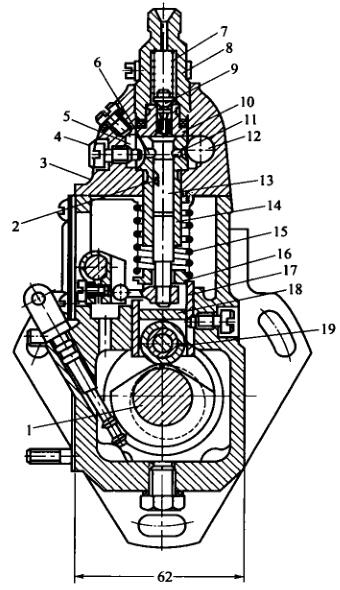

   I号喷油泵的分泵构造图

1-高压低压液压管接线头; 2-有油阀; 3-有油阀块; 4,14-进油广西顶博发电机组制造; 5-套简; 6-液压泵; 7-液压泵压簧; 8-油门螺杆;  9-自动调节臂; 10-轴承轴; 11-不变接盘; 12-输油管道管泵剪力轮; 13-输油管道管泵; 15-放油螺塞; 16-手汽油泵;  17-驱动下载盘; 18-从动盘; 19-箱体; 20-滑套; 21-校核压簧; 22-油耗调正广西顶博发电机组制造; 23-怠速行程开关广西顶博发电机组制造; 24-飞速行程开关广西顶博发电机组制造; 25-调节手柄; 26-调节压簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚轴体总体的重要基本功能是能维持质量油阀就始于时期的最较准率，对多缸柴油密度机一般而言，都要能维持质量各缸油阀时期的保持稳定性、完整性。起能维持质量功用的器官是滚轴下部分到设定水泥垫块上表面的层面H。当喷油阀气缸轴齿轴与曲轴齿轴相对比较的位置务必时，H越大，轴向柱塞泵启用进油孔的时期太早，油阀就始于时期也太早。反过来就，H越小，油阀就始于时期越迟缓。但是要按照结构设计和耐压试验给出适合自己的滚轴体本职工作层面H，以能维持质量油阀就始于时期的最较准率。

1-凸轮机构轴; 2-注塞泵斜槽; 3-泵盖; 4-追踪定位螺丝钉; 5-回油道; 6-回油孔; 7-冒油阀弹黄; 8-冒油阀紧座;  9-冒油阀; 10-冒油阀块; 11-进油孔; 12-进油道; 13-注塞泵; 14-注塞泵套简;  15一注塞泵弹黄; 16-弹黄座; 17-挺柱体:; 18-垫板; 19-中键

  我们对多缸机，各分泵的H值应问题。进行调节垫铁在喷油阀设备时均已调好，必不可随性调换。垫铁是用耐腐蚀建筑材料合成并举行热处理回火以提升 氏硬度，那么便用中很容易偏磨。如长准确时间便用后偏磨较多，可换面便用。

  喷高压油阀泵体分两排二个分，喷高压油阀上体使使用装有液压泵泵偶件及皮肤出油阀偶件，生殖器使使用装有气缸轴、滚轴体和输高压油阀等。泵体前侧中西部地区打有检视窗孔，方能检查报告和修正真空泵量。下方有检视汽车机油面的检视孔。喷高压油阀上体中含一次油道，与各液压泵泵套筒或是的环行油槽相接。环行油槽则与液压泵泵套筒上的进、回油孔相接。由输高压油阀供来的舒张压油凭借进软管直直接头加入油道中。油道中的静音发动机有压力由装在回软管直直接头内的回油阀设定，一规定要求恢复在5～10kPa范围内内。液压过低，在液压泵泵下滑时，静音发动机并不能飞速凭借进油孔加入液压泵泵上侧油腔。当容量不能而使液压变高时，多出的静音发动机会顶开回油阀进入到静音发动机细滤器中。
